適用范圍：

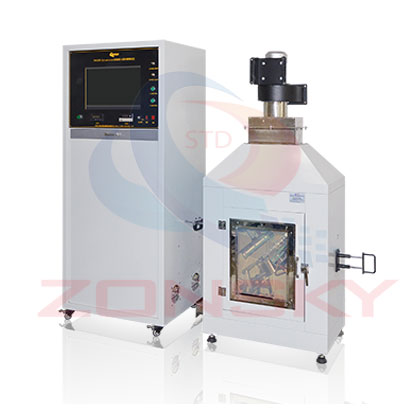

 ZY6262 熱輻射火焰?zhèn)鞑y(cè)試儀適用于任何厚度的單一或合成的硬質材料，所有粘合的飾面材料，厚度大于5mm的軟質材料。不適用于任何厚度的墻壁或開花板（即平頂板，內頂板）的裝飾材料，軟質過濾材料。

  4、等軌道列車材料進行性能的評估

主要特點：

采用計算機及數據采集控制卡、模塊I/O卡，PID+SSR控制方式，控制試驗過程中可以實時顯示熱輻射裝置運行功率值，免除頻繁的校準程序，可查看試驗數據曲線，可實現自動數據采集和處理。數據保存和輸出測定結果,數據可輸出并打印，友好操作界面方式；

采集系統可收集記錄試樣下面和上面的生焰時間T1和T2，實時記錄試驗箱空氣輸入和輸出口的溫差。通過計算機內部運算直接得出生焰指數i；火焰平均高度指數s；最長火焰指數k；燃燒發熱指數c；

性能參數：

       1、儀器組成：由燃燒箱、試驗裝置、控制箱組成；

試驗箱：760mm（長）*463mm（寬）*1010mm（高）采用鋼板，經高溫靜電烤漆制成。下部有一高50mm的固定開口，上部有排煙口，箱體壁有約30mm厚的絕熱不易燃保護層；保護層由1/8的蛭石混凝土制成（即8份蛭石，1份釩土水泥}；配有強制吸風裝置和調節器的排氣通道，排氣通道與試驗箱的排煙口連接；設計有觀測窗，可觀察試驗情況。

2、輻射器：

Epiradiator熱輻射裝置,額定功率為500W，輻射面是一直徑為100±5mm的石英盤，盤中的螺旋槽繞著電阻絲，用以加熱螺旋槽有6圈，在距輻射面30mm的平行平面上。輻射器的熱流密度為3W/CM2。

3、測溫裝置：

在試驗箱排煙口的中心和4個對角上布置5個熱電偶，另在箱底進氣口處水平線上布置5個熱電偶，用以測量輸出端與輸入端的氣流溫差，實時顯示溫差數值狀態。

4、熱電偶：采用鎳鉻--鎳鋁鎂合金熱電偶，電阻絲直徑為0.5MM。

溫度記錄：采用計算機溫度模塊以及I/O塊輸入電腦顯示，溫度采集時間10秒一次。

輻射強度的控制：采銅盤熱量計測量，調節輻射功率對輻射器的熱流密度進行調節。

5其它:

電腦一臺；

工作電源：AC220V，1kw 50HZ；

儀器尺寸：長1400mm，寬650mm，高1700mm。
