1.1適用于厚度1.6mm以下，經過阻燃處理的紙和紙板，也適用于經涂布或印刷加工，厚度1.6mm以下的阻燃紙制品阻燃紙和紙板燃燒性能的試驗。

1.2此試驗儀具有二種試驗方法：試驗方法A和試驗方法B。

1.3試驗目的：通過試驗可考察材料在特定條件下的燃燒性能，也可間接評價該制品在實際使用中潛在的火災危險性。

2.1符合GB/T 14656-2009《阻燃紙和紙板燃燒性能試驗方法》以及ASTM D777-2002試驗標準。

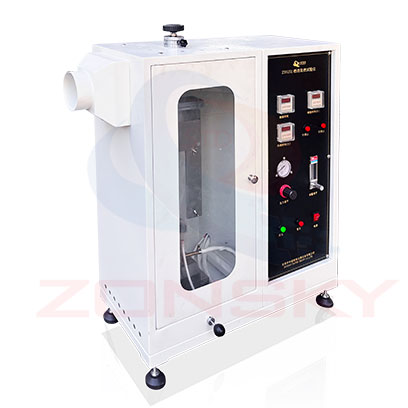

3.1 儀器組成由燃燒箱、控制箱、燃氣供給系統以及試樣夾具組成

3.2控制箱：由箱體、壓力表、流量計、數字定時器、調節閥開關、試樣夾、刻度尺等組成

3.3燃燒試驗箱：

3.3.1由USU304不銹鋼制作，箱體底部尺寸為（305X355）mm，高760mm。

3.3.2試驗箱設有供觀察燃燒現象的含卡口的耐高溫玻璃門。耐高溫石英玻璃最高溫度達到1600℃.

3.3.3箱體頂板下方25mm處設有一塊擋板，頂板上均勻分布16個直徑為12.5mm的通風孔。

3.4試樣夾具：標配二套。

3.4.1試樣夾為一個懸掛于箱體中心的倒“U”型材質USU304不銹鋼夾，可夾持尺寸為（70X210）mm的試樣，夾持后試樣的長軸線位于垂直方向。

3.4.2夾持試樣時，應沿試樣整個長度方向，距試樣邊緣10mm位置進行夾取，暴露面為（50X210）mm，試樣夾應與箱體頂部連接，并能在箱體外部旋轉試樣夾，以觀察試樣的兩個側面。

3.5試樣火焰：

3.5.1 試驗火焰由本生燈提供，燈管內勁為∮（10±0.1）mm，位于試樣底邊中心處，燈管頂端距離試樣底邊19mm，對試樣點火時間12s±0.2s，調節燃燒器的空氣供應量以產生(40±2)mm高的火焰。本生燈由銅材制成。

3.5.2燃燒燈配套裝置：配有馬達驅動和運行軌道，以便于燃燒燈點火后能自動移動到規定的位置。

3.5.3 氣源：使用純度≥95%，液化丙烷，也可用液化石油氣，輸入壓力應為（17.2±1.8）kPa。

3.5.4點火方式：采用高壓電子自動點火系統，對試樣點火時間12s±0.2s，火焰高度40mm±2mm，點火結束自動復位。自動點火，自動計時。

3.6計時器：施燃時間、續燃時間、灼熱時間。0～99.99S可任意設定，精度：1S/h；

3.7流量計：為美國DWYER原裝進口品牌，最大流量為 200mL/min，

3.8壓力表：為日本OMERON數顯壓力表，壓力（0～ 20）Kpa。

3.9刻度尺：采用長度為300mm精度為0.5mm的不銹鋼直尺。

3.10為了確保試驗安全：氣路、電路分開布置，具有良好的保護了試驗人員安全。

3.11氣路設計：采用SUS304不銹鋼管焊接，接頭處采用高溫膠凝固，經嚴格氣密性檢測設計氣路，為了氣壓穩定和防止回火，氣路配備了單向閥、電磁閥、二級減壓閥。

3.12控制部分：主要部件均采用國外原裝進口品牌。線路設計為自動控制，操作方便簡捷，具有自動化和人性化設計。
