一、適用范圍：

  適用于建筑用通風百葉窗通風及防雨性能的實驗室檢測，檢測項目有通風性能、靜態防雨性能、動態防雨性能。檢測對象只限于建筑用通風百葉窗試件本身，不涉及建筑用通風百葉窗與圍護結構之間的連接部位

二、符合標準：

   符合GB/T39969-2021《建筑用通風百葉窗通風及防雨性能檢測方法》標準要求。

三、主要性能參數：

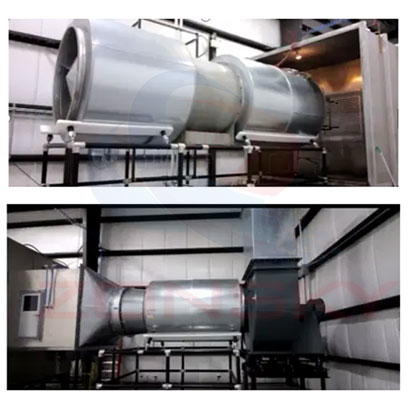

3.1設備組成：由風模擬系統、環境箱、雨水收集箱、空氣流量測量系統組成。檢測設備整體的組成

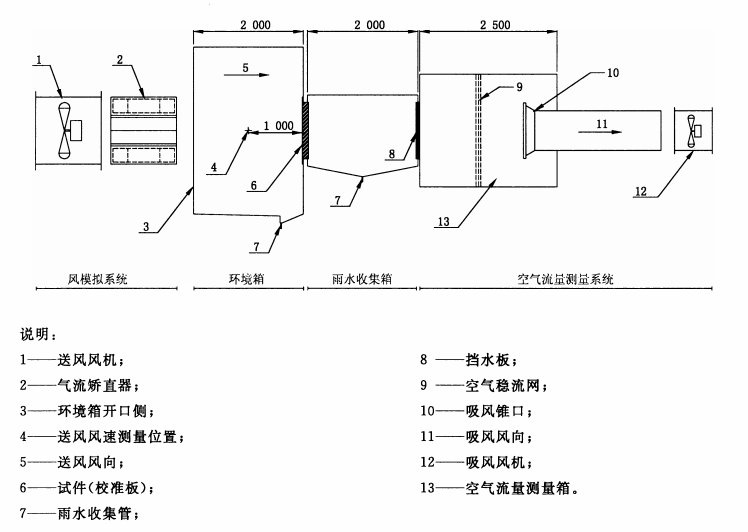

圖2、結構示意圖

3.2風模擬系統：

3.2.1空氣流量測量箱：安裝口徑為長2100mm，高1100mm；

3.2.2穩流裝置：采用三層穩流網組合而成，其中穩流網的通風面積分別為60% 、50% 、45%，每層穩流網的間距為50 mm。平面Y單點流速小于該平面流速平均值的1.25倍。

3.2.3壓差測量：

3.2.3.1采用微差壓力計測量；

3.2.3.2測量范圍：0~500Pa，測量精度為1%；

3.2.4風速測量：

3.2.4.1采用風速計測量；

3.2.4.2測量誤差：示值的2%；

3.2.5空氣流量測量：

3.2.5.1采用質量流量計測量；

3.2.5.2量程：（0.001~7）m³/s；

3.2.5.3測量精度：土2.5%；

3.2.6溫度測量：

3.2.6.1采用K型熱電偶測量；

3.2.6.2測量精度：0.5℃；

3.2.7計時器精度：0.1s；

3.3環境箱：尺寸為3000mm*3000mm*2000mm，其開口側面向風模擬系統和淋水裝置;

3.4雨水收集箱:尺寸為1250mm*l250mm*2000mm，設有擋水板;

3.5噴淋裝置:

3.5.1配有4個矩陣分布的實心錐噴嘴；

3.5.2噴嘴噴淋角度：為93°?115°；

3.5.3噴水壓力：0.03MPa；

3.5.4噴淋量：≥3.7L/min；

3.5.5噴淋系統：由計算機自動控制，實現4個噴嘴逐一噴淋，噴淋間隔時間可設置（0~99s任意設定）；

3.6雨量計：

3.6.1采用翻斗式不銹鋼雨量計；

3.6.2雨量計筒直徑：200mm；

3.6.3分辨率：0.2mm；

3.6.4雨強范圍：0mm～4mm/min；
