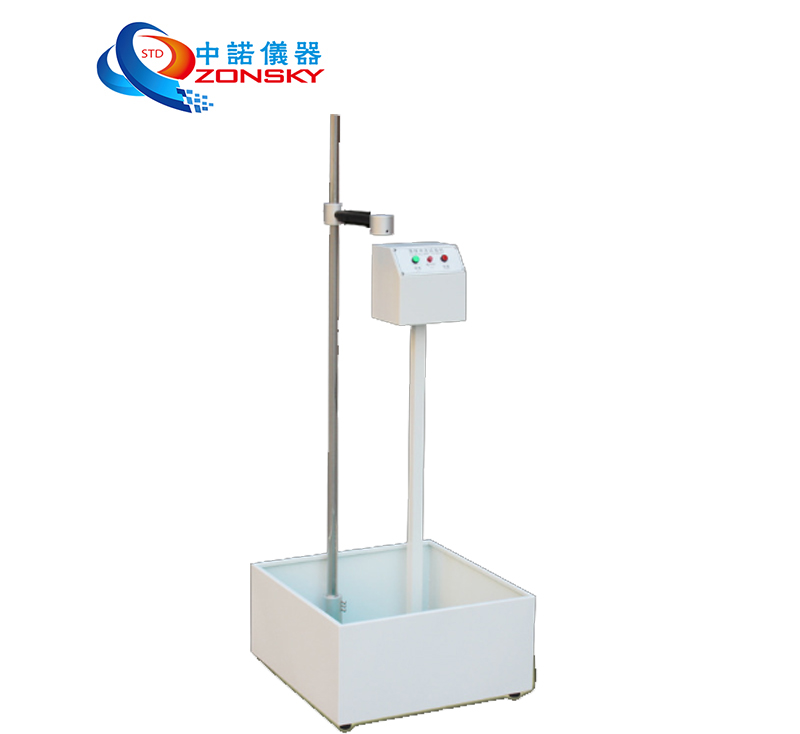

一、適用范圍：
適用于灑水噴頭機械沖擊試驗
將5只噴頭試樣，分別按正常安裝的正、反方向和垂直于兩軛臂所在的平面的方向固定在機械沖擊臺上，沖擊加速度為100g，在每個方向進行3次沖擊試驗。
二、符合標準：
符合GB5135.1-2019《自動噴水滅火系統 第1部分：灑水噴頭》第7.16節“機械沖擊試驗”
三、主要技術參數：
3.1鋼球重量：100g
3.2鋼球重量允許誤差：±5g
3.3保護裝置：四周有防護網箱
3.4控制及升降方式：電氣控制電磁鐵吸盤，手動升降電磁體固定桿
3.6跌落高度：0~1500mm（手動可調，鋼尺顯示刻度，根據要求選擇）
3.7跌落高度顯示：刻度鋼尺加直角尺垂直指示
3.8跌落高度精度：1mm
3.9跌落桿形狀：方桿
3.10樣品框工作空間：400×350mm
3.11樣品夾持方式：夾具夾持
3.12跌落鐵板：厚度10mm
3.13機臺尺寸(L×W×H）：約500×400×1800mm
3.14機臺重量：約30kg
3.15工作電源：AC220V、50HZ
