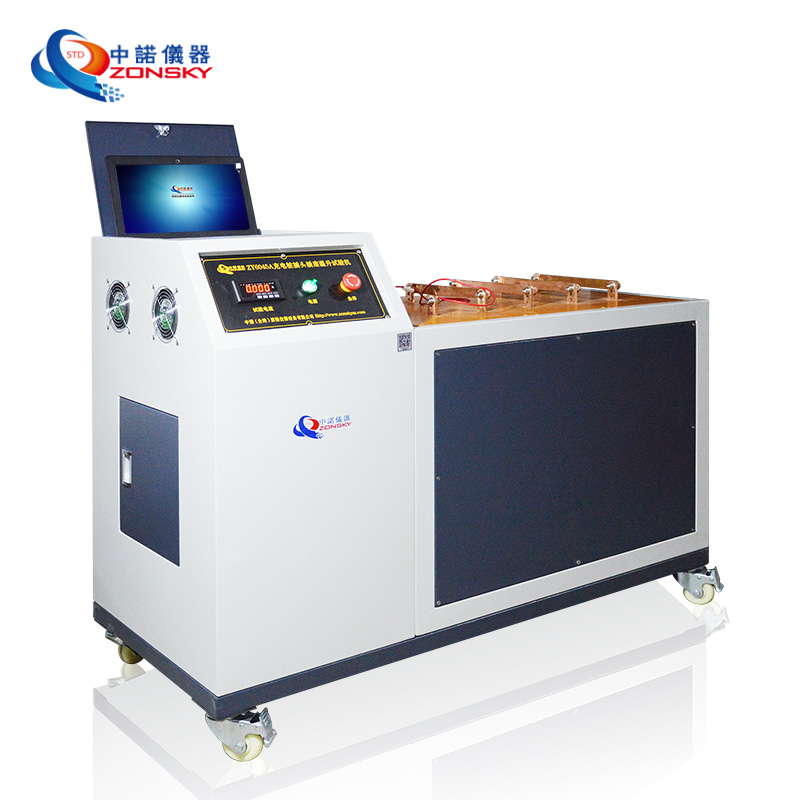

ZY6045A充電樁插頭插座溫升試驗機

一、充電樁插頭插座溫升試驗機適用范圍：
適用于供電插頭、供電插座、車輛插頭和車輛插座溫升試驗。表面溫度和端子溫度其要求如下：
a）供電插頭和車輛插頭的抓握部位，其允許的最高溫度不能超過
————金屬部件50°C
-------非金屬部件60°C
b）供電插頭和車輛插頭可以接觸的非抓握部位，其允許的最高溫度不能超過
————金屬部件60°C
-------非金屬部件85°C
試驗方法：將插頭或插座兩極短接后（最好用連接線焊接），尾部接在電流輸出接線柱上，然后接通電流，按標準GB/T20234.1-2015表4要求設定好所需試驗、電流及時間后，測試插頭或插座的插片與導體鉚合處的溫升數值在經過一定的時間及電流負載后的溫升數值是否符合標準要求
二、充電樁插頭插座溫升試驗機符合標準：
2.1符合GB/T20234.1-2015《電動汽車傳導充電用連接裝置第1部分：通用要求》；
2.2符合GB2099.1-2008、IEC60884-1：2006標準要求；
2.3符合GB/T11918.1-2014、IEC60309-1：2012標準要求。
三、充電樁插頭插座溫升試驗機主要特點：
3.1采用計算機和采集卡實時自動記錄和實時顯示每組溫度曲線，以及超限標準試驗條件報警提示。通過數據處理軟件可以生成各種報表并打印報表；
3.2具有試驗條件如電流、時間等軟件和硬件設定；
3.3 用于考核電器附件在接上負載電流時其表面發熱情況，電極溫升是否符合標準的要求，能有效檢測插銷和插座的插套是否偏薄，插頭和插座是否配合良好；
四、充電樁插頭插座溫升試驗機主要技術參數：
4.1本測試儀由三部分組成：交流電流負載柜、插頭插座連接試驗部分、計算機控制和數據處理部分組成；
4.2輸出電流：AC0-600A連續可調;
4.3輸出電壓：AC24V
4.4測試工位：五工位
4.5溫升記錄儀測試通道：五組共20個
4.6溫度測試范圍：-50℃～260℃
4.7溫度采集時間：3次/s
4.8試驗時間設定：0~99.99M/H任意設定
4.9電源：AC380V,15KW
