一、適用范圍：

1.1 適用于測定火焰沿垂直板狀試件表面傳播的情況，其測得的結果適用于比較墻壁或天花板暴露表面的防火性能。根據試驗結果將被試材料分為4級。4級材料火災危險性很高，不允許用為建材。

1.2 測試方法：在燃燒箱內用燃氣噴燈點燃樣品，燃氣輻射板與燃氣噴燈在同一方向施加于試樣，輻射板的輻射強度在離75mm處為32.5kw/m2(表面),噴燈的火焰高75-100mm。樣品暴露在輻射熱源板下10min。記錄1.5分鐘及10分鐘樣品的火焰傳播程度。

二、符合標準：

符合BS476-7《建筑材料和結構的著火試驗-第7部分:產品火焰表面延伸等級確定的測試方法》。

三、主要特點：

3.1 控制部分采用計算機、高精度板卡、模塊控制，信號的收集和處理采用16位高精度板卡，精度等級可達到百分之一，性能穩定，重復性好。

3.2 儀器準確性好、精密度高、穩定可靠。

3.3 儀器使用壽命長，運行成本低。

3.4 儀器配備相應的輔助設備及耗材，以保證設備的正常運行。

3.5 計算機控制界面：采用高檔設備和儀器專業開發軟件（Labview)，界面嚴謹，自動化程度高，所有的繁瑣程序和運算都已集成計算機里，反應速度非?？?，操作方便，人性化界面，傻瓜式操作。

3.6 操作軟件：Windows xp操作界面，Labview風格，完善的安全機制。

3.7電腦自動處理數據，生成EXCEL報表、可隨時調取數據和報表，自動保存、打印測試報告；

3.8試樣工裝可隨中心軸旋轉，使測試表面與輻射板處于不同角度；可靈活調節待測位置和測試位置；

3.9輻射強度可以自動調節和控制，根據測試時間，自動調節輸出功率；

四、主要參數：

3.1 儀器組成：輻射板、試樣架、燃燒器、電腦控制系統。

3.2 輻射板：見圖2

3.2.1規格：850*850正方形多孔耐火塊；

3.2.2輻射板結構：四周采用耐火混凝土環繞，形成框架。包圍輻射板部件應凸出表面50mm，并用耐高溫隔熱棉密封間隙；

3.2.3輻射板中心離地面高度為（1250±100）mm；

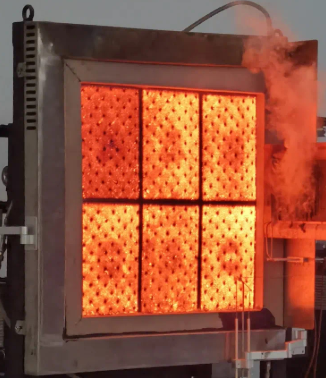

圖3、輻射板

3.3試樣固定裝置：

3.3.1組成：由水冷部分、試樣旋轉裝置、試樣夾緊裝置組成；

3.3.2水冷部分：

3.3.2.1水冷部分組成：由水冷鋼框架和水冷板組成；

3.3.2.2材質：采用USU304不銹鋼材料制成；

3.3.2.3安裝方式：試樣安裝在水冷板上，上下邊緣與水冷板重疊25mm，通過彈簧夾具夾緊在水冷板上；

3.3.2.4配備水冷循環裝置，使固定裝置的出口處最高水溫不超過 35℃；

3.3.2.5水冷卻管路裝有水流量傳感器，水流量為12L/min。

————————————更多技術參數可直接聯系我們。
