一、適用范圍

1.1適用范圍：適用于螺旋槳風速計，熱球式風速計等常溫下的風洞試驗；

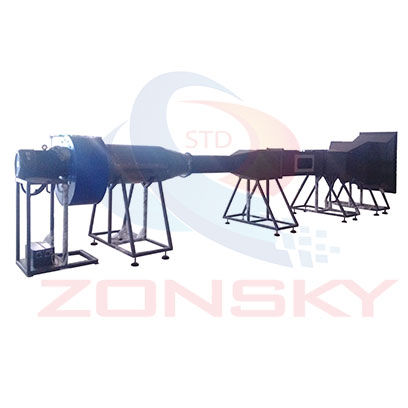

1.2概述：為吸入式直流風洞。風量由風機出口的風門調節，空氣由吸風口吸入，經入口段、整流段、變徑段、圓形試驗段、測量段、擴展段、風機等組成。

二、主要性能參數：

2.1測量系統：

2.1.1采用計算機控制，Labview設備和儀器專用開發軟件，界面嚴謹，自動化程度高。采用全套先進的數字式實時數據測量及采集系統并自動開發了數據分析和處理軟件，自動循環實驗程序，即時生成表格和記錄。有足夠的存儲量，供用戶自己使用。人性化設計。

2.1.2進、出口風溫分別采用網狀電阻溫度計測量，測量4個點的溫度計算出平均值。

2.1.3空氣流量：由標定過的皮托管及傾斜式微壓計測量。

2.1.4氣壓：采用微差壓力計測量；

2.1.5風機:

2.1.5.1采用變頻調速；

2.1.5.2風量：25101m³/h；

2.1.5.3風壓：最大風壓1125Pa；

2.1.5.4風機功率：功率15kw；

2.1.5.5風機型號：4-72型10C；

2.1.6風速：0~30m/s。

2.2吸氣段：采用喇叭形的直路式吸氣方式，喇叭形開口為1500mm，長度500mm，喇叭形最大1920mm；

2.3整流段：由數層金屬絲網組成的整流網，可使大尺度的旋渦分割為小尺度的旋渦，而小尺度的旋渦可在穩定段中迅速衰減下來，從而降低氣流的湍流度特別是軸曲端流度，整流裝置使速度大的氣流能量損失大，速度小的氣流能量損失小，起到使氣流速度分布均勻的作用，規格:1500*1500mm方形，長度1000mm。

2.4收縮段：連接整流段與穩定段之間的一段光滑過渡管道為收縮段。收縮段使整流段的氣流均勻地加速后進入穩定段，有助于提高試驗段氣流的均勻性，降低湍流度。方形1500mm轉成600mm，角度為45度；

2.5矩形試驗段1：為矩形600*600mm，長度為1000mm；

2.6變徑段：由方形600*600mm變成直徑為500mm圓形管道；

2.7圓形試驗段：直徑500mm，長度1000mm

2.8測量段：直徑500mm，長度1000mm。測量溫度、壓力、流量、風速等測量。

2.9擴壓段：由直徑500mm擴增到直徑800mm，讓氣流以較小速度排入大氣，以降低氣流的能量損失。

2.10穩壓段：直徑800mm，長度1000mm；

2.11到風機段

2.12風洞設計要求：

2.12.1試驗段：分成兩個試驗段，前端為矩形試驗段，規格為600mm*600mm，后段為圓形500mm；

2.12.2總長度：約8000mm 設備最寬處為入口段1920mm，高度2300mm；

2.12.3供電：15KW/380VAC

2.12.4總機重量：2.0噸

2.12.5風機功率：15KW

2.12.6最大風量：＞30000m³/h

2.12.7風壓：1100Pa

2.12.8整機材質：采用Q235 3mm厚鋼板+加強筋分段制成。
