適用范圍：

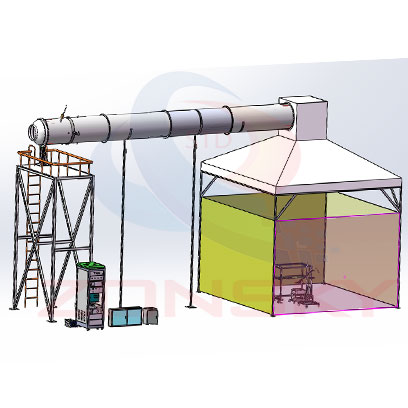

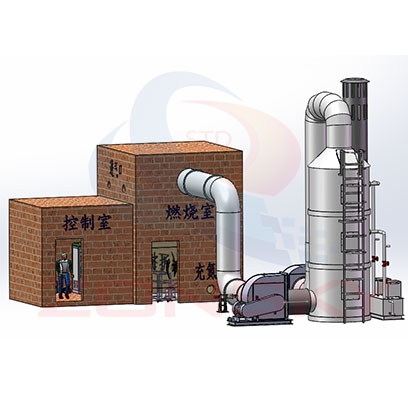

ZY6816-3MW大型多海拔環境隧道火災燃燒特性測試系統，適用于隧道車輛及材料在多海拔環境研究隧道火災燃燒特性測試，燃燒時測試功率3MW；此設備為非標定制。

三、參考標準：

1、依照UL9540A《Test Method for Evaluating Thermal Runaway Fire Propagation in BatteryEnergy Storage Systems評定電池儲能系統熱失控火災傳播的試驗方法》標準設計；

2、參考GB/T27904-2011《火焰引燃家具和組件的燃燒性能試驗方法》標準；

3、參考ISO9705.1~2:2016《Reaction to fire tests — Room corner

test for wall and ceiling lining products —Part 1:Test method for a small room

Configuration》標準；

4、參考GB/T25207-2010《火災試驗表面制品的實體房間火試驗方法》標準。

二、設備主要優點：

2.1高海拔隧道空氣稀薄含氧量低，低氧氣的處理：供給氣流采用鼓風機和制氮機的方

式，向試驗區供給空氣，維持氧氣在不同海拔下的氧氣含量，通過丙烷燃燒盤在不同海

拔下的氧氣含量來標定設備準確性。

2.2溫度的測量：熱電偶是火災試驗中最常用的溫度測量儀器 之一。。在該試驗中，所采用的熱電偶材料為K型熱電偶，可以直接測量溫度范圍從0 ～ 1 300℃ ，熱電偶的直徑為 3 mm。試驗中采用溫度模塊和熱電偶，通過溫度模塊采集數據跟電腦相連接， 通過LabView采 集軟件對熱電偶采集的溫度進行采樣并轉換為實時溫度測量值在計算機上實時顯示和生產溫度曲線。

2.3總煙生成測量：

2.3.1通過發射和接收裝置來測量；

2.3.2測量裝置安裝在排煙管道煙氣分布均勻的位置，光束能垂直穿過排煙管道，光學煙密度計的安裝不應影響測速及取樣，光學煙密度計的玻璃窗宜選用石英玻璃。

2.3.3控測器線性度≥99.8%，不穩定度<0.1%.光源接收精度0.1%。

2.4火源裝置：采用丙烷試驗裝置，通過質量流量計控制燃氣和空氣；

2.5技術設計先進性：

2.5.1一鍵式操作、把繁瑣運算、數據采集和分析都集中在LabView軟件里執行；

2.5.2可設置各個傳感器校準模式，包括分析儀、微壓差傳感器、煙密度測量系統、稱

重裝置、質量流量控制的單點或雙點校準，以獲得最佳線性；

2.5.3狀態檢查界面:可一目了然的獲取儀器的各個傳感器部件的工作狀態；可記錄各個傳感器的工作數值，包括微壓差傳感器、煙囪溫度、分析儀；報告模板為EXCELL格式，可顯示圖形及數值模式；

2.5.4軟件操作系統：可收集記錄總耗氧量、氣體濃度、溫度、有效燃燒熱(EHC)、孔板流量計、熱電偶、試樣點燃時間（TTI）、著火時間（溫度）、熄滅時間、有毒氣體生成速率(選配）等試驗數據的輸出，可保存打印; 具有強大的功能，尤其是可以多曲線對比，可以直觀比較材料的燃燒特性的差別；

2.6可靠性、穩定性、耐用性：

2.6.1采用進口分析儀、性能穩定、經久耐用；

2.6.2耗氧量分析數據：多次標定和重復測試系數偏差不超過5%，且校準之后設備運行穩定，保證了測量結果的真實可靠；

2.6.3采用質量流量計控制：由計算機可完成全自動控制、控制精度高、反應速度快；

2.6.4內部結構采用USU304不銹鋼制成，防腐蝕性好、耐用性時間長；

2.6.5在不同海拔高度（0~5000m）測試程序可隨時轉換。
