一、適用范圍：

適用于抗震設防烈度為6度~9度地區的建筑給排水、供暖通風與空調、電氣、燃氣、消防等系列抗震支吊架進行循環加載性能及疲勞荷載性能試驗。

2.1抗震連接構件荷載性能,標準條款為GB/T37267-2018第5.3.1節；

2.2管道連接構件荷載性能，標準條款為GB/T37267-2018第5.3.2節；

2.3組件循環加載性能，標準條款為GB/T37267-2018第5.4.2節；

2.4連接構件承載力性能，標準條款為GB/T38053-2019-2019第5.3節；

2.5槽鋼螺母防滑性能，標準條款為GB/T38053-2019-2019第5.4節；

2.6槽鋼螺母抗拉拔性能，標準條款為GB/T38053-2019-2019第5.5節；

2.7管夾抗拉拔性能，標準條款為GB/T38053-2019-2019第5.6節；

2.8角連接件承載力性能，標準條款為GB/T38053-2019-2019第5.7節；

2.9托臂承載力性能，標準條款為GB/T38053-2019-2019第5.8節。

三、符合標準：

3.1符合GB/T37267-2018《建筑抗震支吊架通用技術條件》；

四、主要優點：

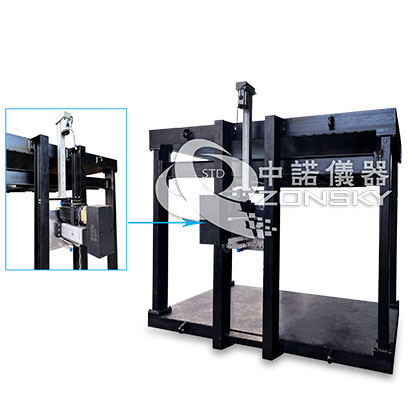

4.1主機由底部和頂部兩塊相對的T型臺和四根立柱組成一個整體框架結構；

4.2運動器在T型臺的一側施加水平方向的力，通過電機調節水平加載高度，滿足各種試樣的荷載試驗；

4.3 采用閉環控制系統，自動控制試驗過程，并自動測量試驗力、變形等試驗參數；

4.4采用PLC編程、計算機控制。軟件采用儀器設備專用開發軟件LabeView及數據采集控制卡；控制試驗過程中可以實時查看試驗數據，可實現自動數據采集和處理、數據保存和輸出測定結果;

4.5試驗項目采用菜單式程式，每一個檢測項目是獨立操作界面，設置參數明了、快捷。

五、主要技術參數：

5.1循環加載性能：

5.1.1組件抗震循環加載力值：0-40kN；

5.1.2組件抗震循環加載頻率：0.1Hz

5.1.3組件抗震循環加載傳感器量程：50KN；

5.1.4組件抗震循環加載傳感器分辨率：2N；

5.1.5控制方式：計算機+PLC控制；

5.1.6加載的力值幅值：以前次循環加載幅值的（15/14)^1/2倍，加載頻率為0.1Hz，直至完成55次循環加載

5.1.7位移測量：百分表測量，量程為0~50mm，分辨率0.01mm，數顯。

5.1.8循環加載試驗：采用雙伺服電缸加載，由計算機控制，反應速度快，加載精準；
