1、適用于消防軟管卷盤噴射射程和流量測試。
2、需要與我公司“ZY6558 大流量高壓力供水系統”配合使用。
3、試驗方法：試驗在外界風速小于3m/S條件下，作順風方向噴射。將軟管展開，調節噴槍軸線使其仰角為30°±2°，噴槍口中心到地面高度為1m±0.05m，將噴槍偏離測量方向，按規定將軟管進口壓力調節到規定值并開始噴射。然后將噴槍口轉向測量方向，測出滅火劑噴灑密集中心到噴槍口在地面投影的距離，即為軟管卷盤的射程。

二、符合標準：

1、符合GB15090-2005《消防軟管卷盤》第6.1節“噴射試驗”；

三、軟件控制系統

3.1軟件控制系統是和ZY6558 大流量高壓力供水系統集成到一起，共用ZY6558軟件控制系統，不再需要單獨設置軟件控制系統，極大減少采購方的成本。

3.2軟件控制系統采用WINDOWS系統為工作平臺，使用美國NI公司的Labview軟件編制軟件系統，可在計算機界面控制壓力、流量等試驗各過程，可自動控制、顯示、記錄壓力、流量、時間等參數；

3.3軟件控制系統自動采集試驗數據，自動生成原始記錄，自動生成格式化報告，無需實驗人員手動輸入數據，減少實驗人員工作量，操作簡單；

3.4軟件控制系統數據采集時間：計時精度 0.1s；數據傳輸記錄及時準確，無傳輸延遲、無卡頓；

3.5軟件控制系統符合各類產品不同的流量需求，流量/壓力調控能自動控制；

四、主要特點

4.1可調整噴槍噴射口高度。

4.2可調整噴槍軸線與水平線的夾角(仰角)

4.3帶有腳輪可以隨意移動，方便噴射。

4.4用流量計直接測量噴射流量，簡單便捷易用。

五、要技術參數

5.1噴射試驗裝置：

5.1.1噴射仰角：30°±2°；

5.1.2噴槍口中心到地面高度：1±0.05m；

5.1.3配有風速儀，測量室外風速小于3m/s，作順風方向噴射試驗；

5.1.4噴射空間：設在室外，需具備15米長度的噴射空間；

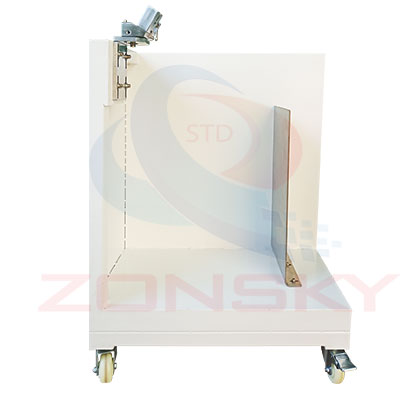

5.1.5噴射裝置帶有腳輪可以隨意移動，方便噴射。

5.2噴射流量測量：

5.2.1用流量計直接測量噴射流量，通過軟件系統直接得到數據；

六、設備安裝環境要求

6.1設備尺寸：長、寬、高 L800xW550xH1100mm

6.2電源要求：無需接電；

6.3場地要求：室外，需具備15米長度的噴射空間；

6.4風速要求：室外風速小于3m/s，作順風方向噴射試驗；

6.5地面要求：平整，高低落差不能太大。

6.6大氣壓力：無要求；

6.7濕度要求：無要求：

6.8溫度要求：5度以上。注意低溫條件時，消防類設備管道內不能有水，防止凍裂設備。
