一 適用范圍：

1.1適用標準：GB/T 1236-2017《工業通風機 用標準化風道的性能試驗》；

1.2適用風機類型：離心式/軸流式/混流式風機；

1.3測試介質：空氣（溫度范圍：5℃~40℃，濕度≤90% RH） ；

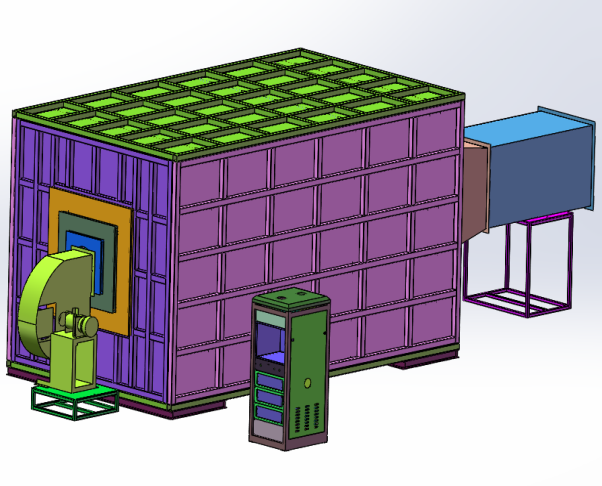

二 風室結構參數：

2.1風室尺寸（長×寬×高）：

- 標準風道尺寸：符合GB/T 1236-2017要求2.5x2.5x5米；

2.2密封性：

- 風室與外部連接處泄漏率≤0.5%；

2.3風室材質：碳鋼烤漆，內壁光滑，減少湍流干擾；

2.4擴散段設計：漸擴式結構，確保氣流均勻穩定；

2.5噴嘴前后各三層整流板，保證氣流均勻；

三、測量系統：5000~35000m^3/h

3.1噴嘴組合：

- 標準噴嘴數量：≥8組（覆蓋測試流量范圍）；

- 噴嘴直徑范圍：Φ25mm~Φ250mm（根據實際情況配）；

3.2流量測量精度：

- 傳感器重復性誤差≤±0.5%，系統總不確定度≤±2%；

3.3壓力測量：

- 測量范圍：-5kPa~+5kPa

- 精度：±0.5% FS

3.4溫濕度傳感器：

3.4.1溫度測量范圍：0℃~50℃，精度±0.5℃；

3.4.2濕度測量范圍：0~100% RH，精度±2% RH；

3.5振動傳感器范圍：振速:0-12.7mm/s，振幅:0-100um；

3.6轉速測量：60~9999RPM，精度：±0.5% FS ；

3.7噪聲簡易測量:A集權，30dB~130dB;不含噪聲標準測量方法配套；

3.8其他指標測量：三相電壓，功率測量；

3.9樣品連接板及工裝，配常用4套；

3.10含設備傳感器國家認可第三方檢測報告；
