一、適用范圍

1 、適用于確定建筑材料或制品（不包括鋪地材料以及2000/147/EC號《EC決議》中指出的制品）在單體燃燒試驗（SBI）中的對火反應性能的試驗方法。

二、符合標準

2.1 、符合GB/T 20284-2006 《建筑材料或制品的單體燃燒試驗》標準要求。

2.2 、符合EN 13823:2002 建筑制品對火反應不含鋪地材料的建筑制品單體燃燒試驗方法。

2.3 、符合EN 13823:2010 建筑制品對火反應不含鋪地材料的建筑制品單體燃燒試驗方法。

2.4 、符合GB/T 8624-2012 《建筑材料及制品燃燒性能分級》標準要求。

三、主要特點：

3.1 整機核心部分均采用進口元器件：如氧氣分析儀器、二氧化碳、質量流量計等。

3.2 公安部四川消防研究所于2011年購進我們公司SBI單體燃燒測試儀，至今使用非常好。

3.3 操作界面風格和各方性能等同于英國FTT，有些性能還更優于之。

3.4 維修方便、快捷，后期零配件的更換比FTT最小低于50%~70%，不會有維修上的困擾。儀器使用壽命長，運行成本低。

3.5 采用集成控制柜。

3.6 采用庚烷校準，每KG熱釋放量（THR）值為4456MJ/KG±222.8MJ/KG;經多次測定流速分布因子Kt,v非常穩定。儀器準確性好、精密度高、穩定可靠。

3.7配備相應的輔助設備及耗材，確保儀器正常運行。

3.8 提供產品印刷彩色樣本及設備詳細說明

四、主要技術參數：

4.1 儀器組成：包括燃燒室、試驗設備（小推車、固定框架、燃燒器、集氣罩、收集器和導管）、J型排煙管道、煙氣采集系統、綜合測量系統裝置、數據收集分析裝置、燃氣供應控制裝置（整體設備放置空間為高6.0m×長7.0m×寬6.0m含控制室空間，也可根據需方場地合理規劃擺放空間）。

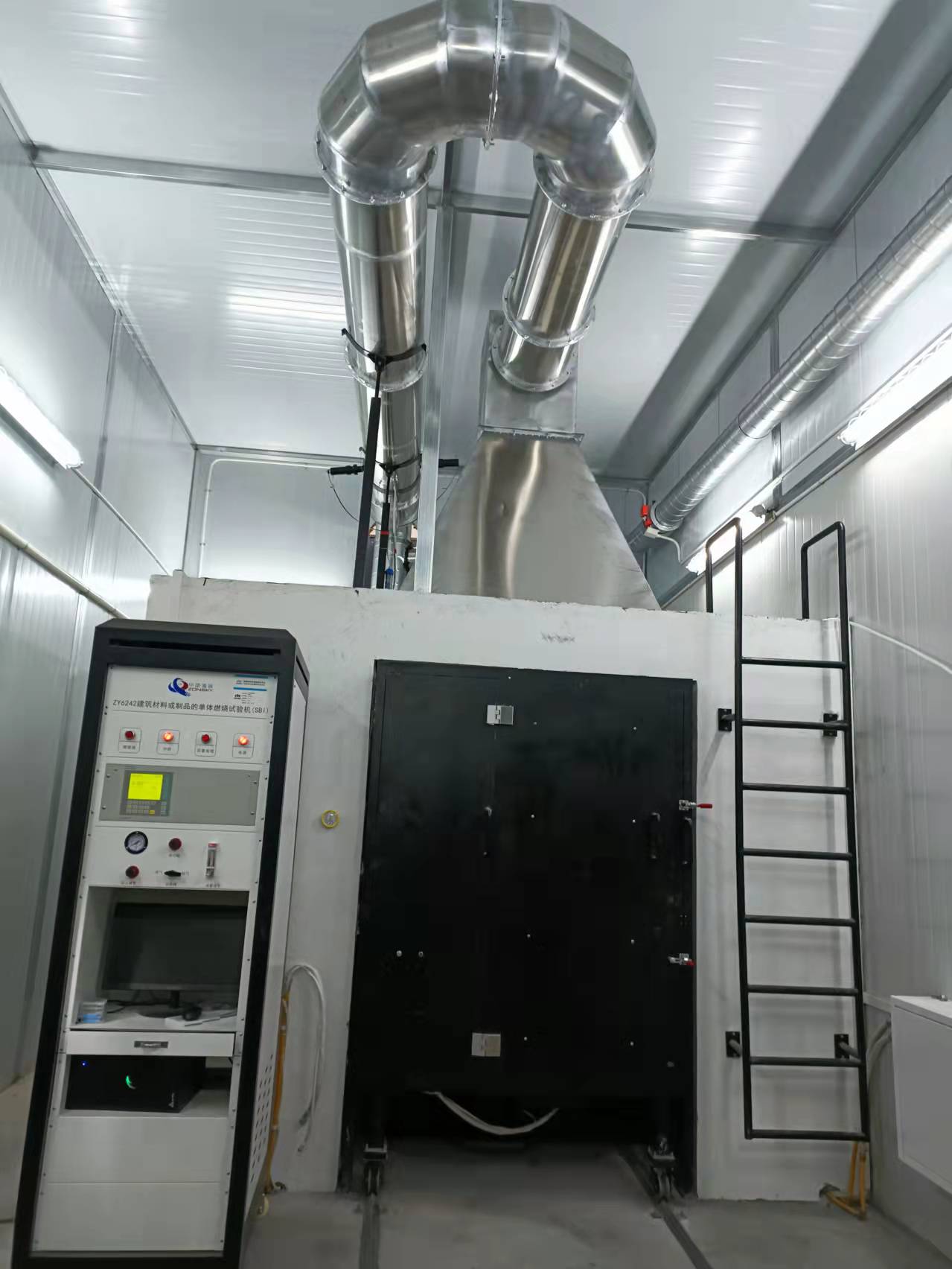

4.2 燃燒室一間：

4.2.1 燃燒室內尺寸：長（3.0±0.2）m×寬（3.0±0.2）m×高(2.4±0.1)m，燃燒室內采用磚墻建成。

4.2.2 房間頂部有連接取樣管道的集氣罩和排煙管道，試驗過程中樣品的燃燒釋放熱量和燃燒生成物都要從排煙管道中排出。

4.2.3 燃燒室一面上設一開口，以便于將小推車從毗鄰的實驗室移入該燃燒室里，開口（框架）的尺寸為：寬度1470mmX高度2450mm,小推車下方有空氣自然進出的空間；垂直試樣板的長翼和短翼各正對的兩面墻上分別設有觀察窗口。

4.2.4 在燃燒室一側設有一個可關閉的門，便于試驗完后清掃房間試驗殘渣。

4.2.5 小推車在燃燒室就位后，和U型卡槽接觸的長翼試驗表面與燃燒室墻面質檢的距離為（2.1±0.1）m,該距離為長翼與所面對的墻面的垂直距離，燃燒室的開口面積（不含小推車底部的空氣入口及集氣罩的排煙開口）為0.05m²，如圖4所示。

4.3 燃料：商用丙烷氣體，純度≧95%。

4.4 試驗設備：

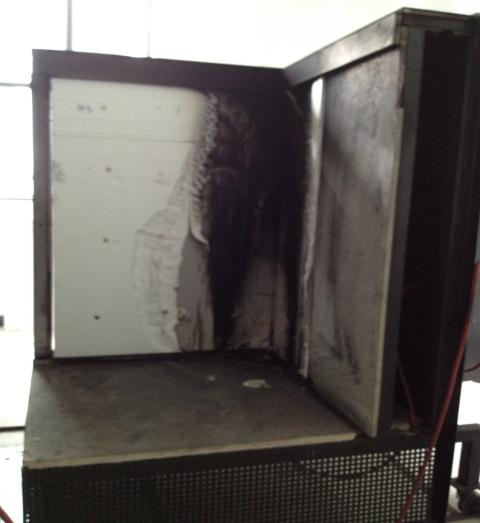

4.4.1 載樣小推車：其上安裝兩個相互垂直的樣品試件（長翼為1.5M翼，短翼為1.0M的樣品），在垂直角的底部有一砂盒燃燒器，小推車的放置位置使小推車背面正好封閉燃燒室墻上的開口，為使氣流沿燃燒室地板均勻分布，在小推車底板下的空氣入口處配設有多孔板(其開孔面積占總面積的40%～60%，孔眼直徑為8mm～12 mm)。如圖5

圖5-1 實物圖 圖5-2 3D圖

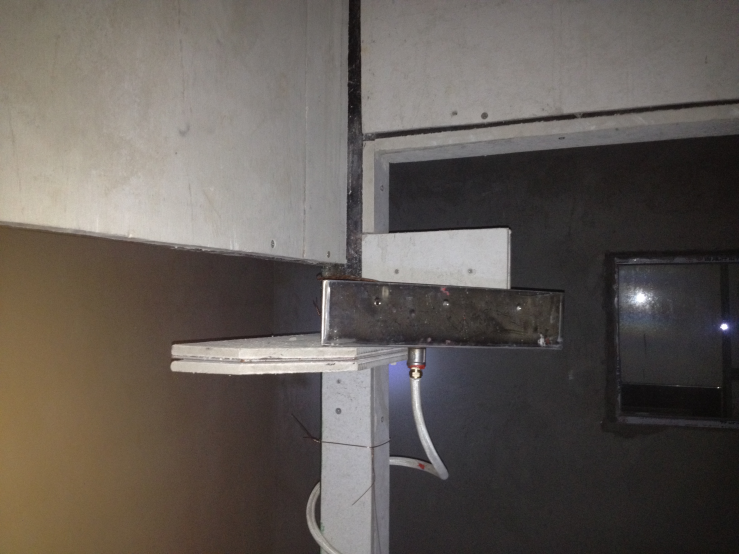

4.4.2 固定框架：由方鋼和條鋼以及石棉板制成，小推車被推入其中進行試驗并支撐集氣罩，框架上固定有輔助燃燒器。如圖6

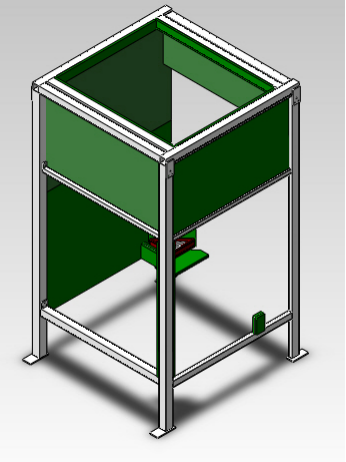

圖6-1框架及輔助燃燒器 圖6-2 3D工程圖

4.4.3 集氣罩：位于框架頂部，底部長x寬1479mm的錐體形狀，內材質為USU304不銹鋼，外材質為鍍鋅板制成，用以收集燃燒產生的氣體；見圖7

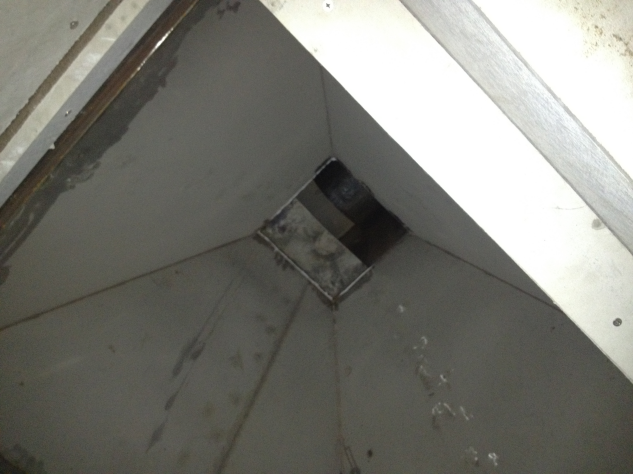

圖7-1集煙罩（從燃燒時往上觀察圖） 圖7-1 集煙罩3D外形工程圖

-------------------- 如需了解詳細技術參數，請咨詢：13723549851 --------------------
