ZY6166電線電纜煙密度試驗機用來測定電纜和光纜在特定條件下燃燒時釋出煙的濃度。

符合BS6853-1999《客運火車設計和建造中的火災防范標準》。

3.1在特定條件下燃燒的煙密度光測系統由光源、硅光電池接受器和計算機系統組成。光源產生的光通過3m×3m×3m的煙密度實驗室，在光源對面的墻上形成一直徑1.5m±0.1m 的均勻光束，安裝在光束中心處的光電池檢測來自光源的光束強度。當燃燒室內由于燃燒電纜或光纜產生大量煙霧時，煙把光電吸收掉一部分，達到硅光電池的光束強度就減弱，通過計算機系統對數據進行處理，就能夠計算出相對于初始時為100%的具有線性響應的透光率It。
3.2本儀器涉及機械、光學、電子三個方面的專業知識，是機光電一體化產品，具有結構合理、性能穩定、操作簡便等優點；WINDOWS XP操作界面、LabVIEW風格、完善的安全機制。測試期間實時顯示測量結果并動態地繪出完美曲線，數據可以永久保存、調閱和打印輸出,可直接打印報表。

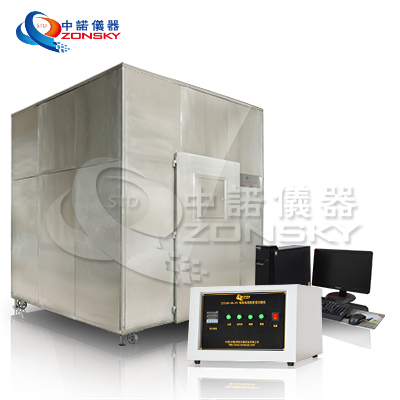

4. 燃燒室：
4.1采用SUS304厚1.5mm不銹鋼固定在方通支架上，而構成整個立方體燃燒室。
4.2內部尺寸：L3000*W3000*H3000(mm)
4.3結構：正面帶有玻璃觀察窗，兩側相對的墻上各設一扇透明密封窗，尺寸為：100mmx100mm,讓水平光測裝置的光束透過，密封窗的中心距離地面的高度為2150mm。底部開有若干個通氣孔，通氣孔為100x500mm(50平方厘米)
4.4頂部裝有排氣扇。
5. 光測系統：
5.1光源：進口石英鹵素燈，標稱功率：100W ；  標稱電壓：12V  精度：±0.01V  ；標稱光通量：2000～3000Lm  ，標稱色溫：2800K～3200K，滿足GB/T17651.1 5.2要求.
5.2接受器：為硅光電池，經板卡放大信號，通過I/O板卡輸入到電腦，滿足GB/T17651.1 條款要求，光譜響應與國際照明委員長（CIE）的測光儀相匹配。
5.3安裝：安裝在長度為150的管子一端，另一端為防塵窗，管子內壁為光澤黑色，防反射。
5.3透光率0%為無光線通過，透光率100%光無遮擋完全通過。
5.4可測透光率范圍(0～100)%   ；
6. 標準火源：
6.1火源為1.0L酒精配置：乙醇90%、甲醇4%、水6%
6.2酒精盤（燃燒舟）：為不銹鋼厚1.0mm，底面：210x110mm, 頂面：240x140mm,高度80mm；
6.3安裝位置：酒精盤架起距離與地面的高度為100mm，使空氣流通。
7. 煙的混合：
7.1利用臺式風扇使煙在燃燒室里均勻分布。風扇轉軸距離地面高度250mm,具墻500mm,風量7立方米每分鐘。試驗期間空氣由風扇作水平吹動。
8. 空白試驗：
8.1目的是調節燃燒室內達到規定的溫度，燃燒酒精燈使燃燒室的溫度達到：25±5℃。
9. 測溫裝置：
9.1在門內面距地面高度1.5M,距墻0.5M的地方裝有溫度傳感器。監測實驗室的溫度。
