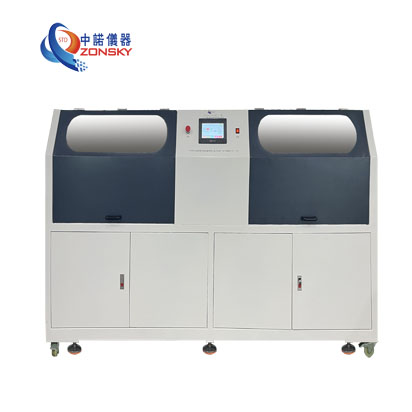

一、適用范圍

1.1 適用于 TUV、VDE、UL 等高柔性電纜反復 U 型彎曲疲勞試驗，需要連續彎折高速運動的應用場合，如機器內部表態布線、高速拖鏈系統線纜、機器活動部件連接線纜、機器內部布線以及工業拖鏈電纜、工業機器人電纜的反復彎曲疲勞試驗。

1.2 主要用于檢測柔性線纜在拖鏈的帶動下，經反復高速 U 型彎折測試后是否發生短路、絕緣護套是否有龜裂、破損或其它異常現象。以檢測金屬導體在反復高速 U 型彎折試驗中承受塑性變形的性能和突顯出來的缺陷。

二、符合標準：

2.1 符合 TUV 2PFG2577-08.16 以及中國機器人產業聯盟標準等標準 CRIA 0003.2-2016《工業機器人專用電纜 第 2 部分：試驗方法》標準要求。

三、主要特點：

3.1 控制和設定：試驗速度、試驗次數、試驗行程可設定；

3.2 采用 PLC+觸摸屏控制；

3.3 采用伺服馬達+模組結構。

四、技術參數：

4.1 測試工位：同時可以試驗兩組，采用前后安裝試樣；

4.2 試驗方式：水平彎曲，樣品固定在相應的拖鏈里，跟隨拖鏈作水平方向來回彎曲測試；

4.3 斷電信號電壓：DC24V

4.4 測試空間：最大安裝拖鏈寬度 80mm；

4.5 試樣種類：?jiǎn)胃€徑≤15mm；扁排線寬度≤50mm，高度≤15mm。適用于多芯排線，短路檢

測采用串聯方式連接；

4.6 運行行程：200-1500mm 可設定

4.7 測試速度：60 次/分鐘；

4.8 彎曲半徑：固定高度 30mm-150mm 上下調節,適用彎曲半徑 15mm-75mm 的拖鏈；

4.9 計數位數：0-9999999 次任意設定；

4.10 傳動機構：采用伺服馬達、模組結構

4.11 伺服馬達：功率 400W。
