1.1 適用于MT818-2009煤礦用阻燃電纜、阻燃電纜接頭等阻燃性能試驗。

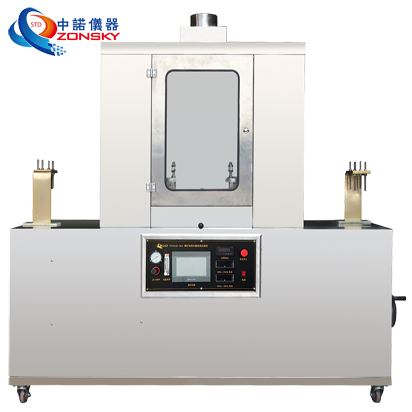

3.1此設備由電控箱、燃燒箱兩大部分組成；

3.2燃燒箱體：

3.2.1 機箱總尺寸：L1100*W525*H1300mm。

3.2.2 燃燒箱尺寸：L1100*W525*H400mm，容積≥0.5 m³

3.2.3 機箱采用數控機床加工成型，靜電高溫烤漆而成；

3.2.4 箱體頂部設有強力抽風排煙系統，在試驗完成時，能將廢氣排出到室外；試驗過程中，此系統為封閉狀態。

3.2.5 在箱體兩側距箱體底面310 mm處打開一個120mm口，用于引接試樣負載，開口位置尺寸符合MT/T 386-2011中圖1的要求。

3.2.6 箱體正面設有試驗過程中可以密封的鋼化玻璃觀察窗，便于觀察試驗情況。

3.3 燃燒噴燈：

3.3.1 材質為H62黃銅噴燈，完全滿足MT/T 386-2011中圖5的要求。

3.3.2 標準功率：500W。

3.3.3 噴火口直徑：￠0.90±0.03mm、噴口燈長度：1.60±0.05mm、噴口距空氣進口高度為102mm、噴火管內徑￠9.5mm。

3.3.4 噴燈角度：垂直90°（縱向軸線保持在垂直平面上且與垂直方向產生90°的夾角），可調節，自空氣進氣,內焰70～80mm，外焰115～135mm，可調。

3.3.5 燃氣：甲烷/煤氣，熱值998BTU（英國熱量單位）/立方英尺。每立方米37.1兆焦耳。（客戶自備）

3.4 主要夾具：

3.4.1 試驗支架：共4組，由優質304不銹鋼制作，支架與噴燈所在平面與觀察窗平面平行，便于觀察。

3.4.2 試樣跟負載電源連接：采用100mm寬，8mm厚黃銅連接。

3.4.3 樣品測試范圍：最大截面為300mm²，標準試樣長度≥1800mm

3.5 測溫系統：

3.5.1 進口K型熱電偶，配1.0mm直徑的不銹鋼管做外套。

3.5.2 測溫范圍：加載被測試件額定電流5倍以上電流至電纜試件，此時試樣溫度采用溫度傳感器測量。K型熱電偶0~1200℃，準確度為1級。

3.5.3 智能PID溫控表和K型熱電偶相匹配，其讀數0~999.9℃。

3.5.4 裝有動力源和測溫儀等，輸出50HZ，最大使用功率15KW。

3.5.5 溫度：≧（0~300）℃，偏差±5℃。

3.6 負載：

3.6.1 電力源：輸入AC380V，輸出3000A，25KW；

3.6.2 調壓器功率：30KW；

3.6.3 電流：10~3000A連續可調；

3.6.4 電流表精度：±0.1A；

3.6.5 加載試樣電流：被測試件額定電流5倍以上電流。

3.7 控制部分：

3.7.1點火方式：采用高壓電子點火，方便穩定；

3.7.2 顯示溫度、燃燒時間、持續燃燒時間；

3.7.3 計時器：0~99.99s/min可設定；

3.7.4設備工作電源：AC220V，50HZ；設備總功率為32KW。
