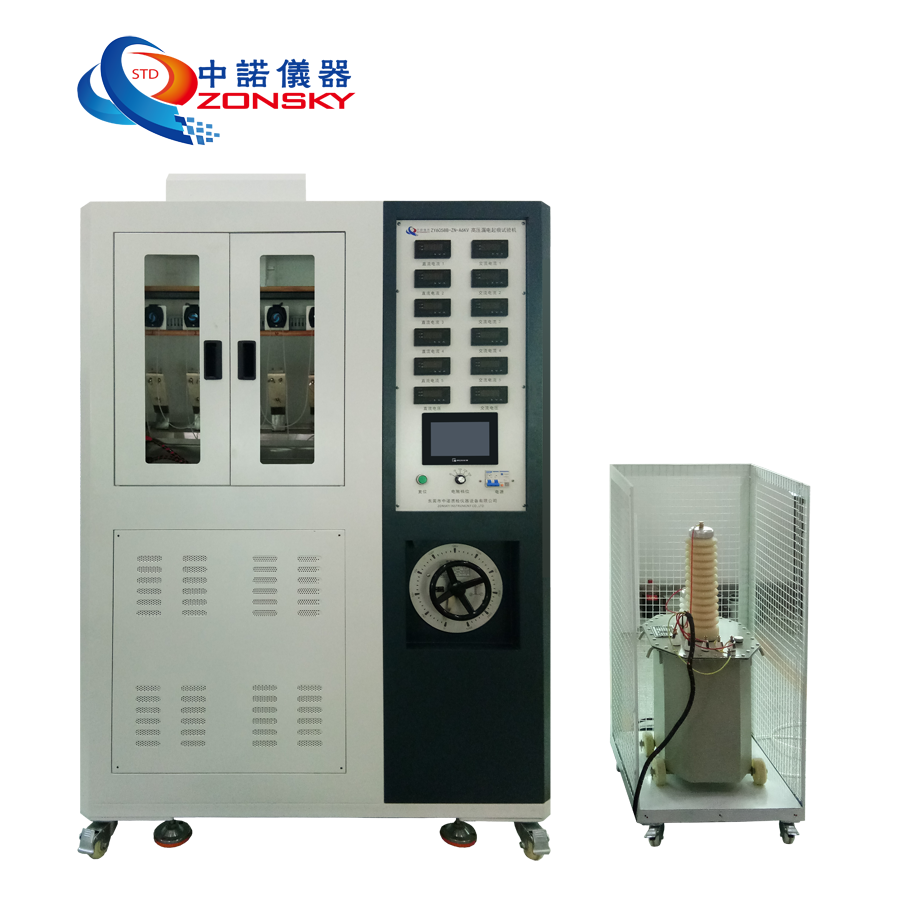

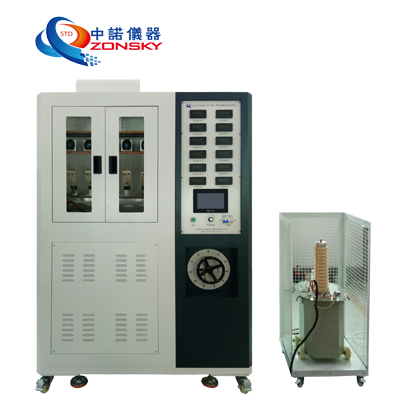

ZY6058B-ZN-A6K高壓漏電起痕試驗機

一、適用范圍：
適用于用液體污染物和斜面試樣，通過耐電痕化和蝕損的測量評定在嚴酷環境條件下使用電氣絕緣材料的試驗。
二、符合標準：
符合GB/T6553-2014及 IEC60587：2007《評定在嚴酷環境條件下使用的電氣絕緣材料耐電痕化和蝕損的試驗方法》試驗標準要求。
三、主要參數：
3.1試驗工位：五工位
3.2變壓器：輸出電壓AC0~6kv±5%，電流為1600mA，功率10KVA
3.3試驗回路電流：為60mA，當高壓回路電流達到或超過60mA±6mA持續2s~3s，過電流延時繼電器動作切斷電流，蜂鳴器報警指示試品不合格，這時按電壓停止即可解除報警聲；
3.4調壓器：10KVA；
3.5濾紙尺寸：按照標準尺寸要求制做，濾紙厚度為 0.15 ～ 0.17mm。
3.6滴液裝置：滴液裝置高度可調，污染液流速在 0.075~0.9mL/min可調，試驗時間可預置。
3.7滴液間隔時間：0~99.99S可設定。
3.8污染液：氯化銨、異辛基苯氧基聚乙氧基乙醇、非離子型濕潤劑配以蒸餾水或去離子水混合物。污染液在(23士)1℃時的電阻率應為(3.95 士0.05)Ω·m。
3.9電極：上、下電極厚度為 0.5mm，為304不銹材料，尺寸按照標準尺寸要求
制做，上、下電極之間的間距為 50±0.5mm。
3.10電源要求：AC220（±10%）V/50HZ 。
四、設備結構：
4.1儀器外形尺寸：1200L*610W*1050H(mm)。
4.2工作箱尺寸：950L*600W*900H(mm)；容積為0.5立方米。
4.3儀器為整體結構形式 ,控制面板位于試驗箱右側。
4.4工作區域裝有帶玻璃視窗的門，以便在試驗過程中隨時觀察試驗的過程。
4.5頂部裝有排風扇，當試驗完成后，打開排風系統，將廢氣排出室外。（此系統需排風管道，需客戶自備）
五、組件、材質：
5.1機箱材質：采用鋼板數控機床加工成型，圓弧造型、表面高溫靜電烤漆處理，更顯光潔、美觀。（亦可做不銹鋼機箱，費用另計）
5.2其它部分：所有的電極、固緊裝置以及與電極相連的裝配件，如螺釘、墊圈、螺母及機械零件全部用304不銹鋼做成，防腐防銹。
六、控制系統：
6.1采用PLC控制系統，所有有電子原件均采用國內領先品牌，能更好地保證機器的性能及檢測精度。
6.2設備具有下列安全保護裝置：電源超載、 短路保護、控制回路過載保護。
七、環境使用條件：
7.1附近沒有強電磁輻射源。
7.2設備周圍留有適當的維護空間。
7.3溫度：23±2℃。
7.4氣壓：86～106kpa。
7.5AC220V/50HZ。
7.6電壓允許波動范圍： 220V±10%。
7.7頻率允許波動范圍： 50Hz±1%。
7.8要求用戶在安裝現場為設備配置相應容量的電力開關，并且此開關必須是獨立專門供本設備使用。
7.9設備不工作時，環境的溫度應保持+0～45℃以內。
