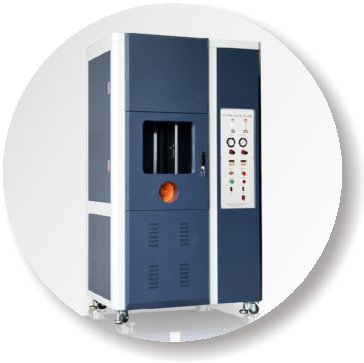

ZY6014F單根絕緣細電線電纜垂直燃燒試驗機

一、適用范圍：
適用于在火焰條件下，單根絕緣細電線電纜或細光纜火焰垂直蔓延試驗。試樣兩端固定并垂直置于三面是金屬板的金屬罩中。點燃噴燈，試樣應校直并在金屬罩的中央垂直夾住，在試樣下部按導體截面施加5N/mm2的負荷，使上下夾頭之間的距離為550m。
二、符合標準
符合GB/T18380.21-2008、IEC60332-2-1、GB/T18380.22-2008、IEC60332-2-2標準要求。
三、主要參數：
3.1儀器組成：金屬罩、引燃源、試驗箱組成；
3.2金屬罩：高1200mm,寬300mm,深450mm,正面敞開，頂部和底部封閉；
3.3引燃源：
3.3.1標準丙烷噴燈：符合GB/T18380.21-2008圖2標準；
3.3.2燃氣：純度大于95%的丙烷；（用戶自備）
3.3.3壓力調節(jié)：0~150Kpa；
3.3.4燃燒時間：0~99.99s/m任意設定；
3.3.5火焰長度：為125mm；
3.3.6點火：為高壓自動電火；
3.4試驗箱（通風櫥）：容積大于1.0立方米；
3.5、砝碼：4N、5N、10N、20N
3.6電源：AC220V,100W
四、設備結構：
4.1組成：由燃燒箱、金屬罩、引燃源組成；
4.2燃燒箱：由鋼板數控加工成型，經高溫靜電烤漆；
4.3金屬罩：采用SUS304#不銹鋼制成；
4.4控制部分：采用國內外知名品牌，由繼電器控制；
4.5帶排煙氣風機；
4.6帶觀察窗，觀察燃燒情況；
4.7配有密封膠皮手套；
4.8外形尺寸：高1700mm，寬1050mm，深650mm。
